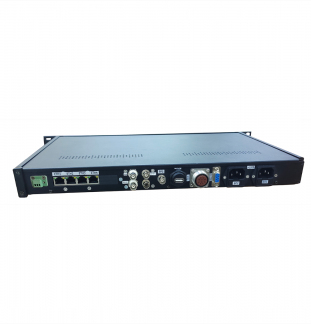

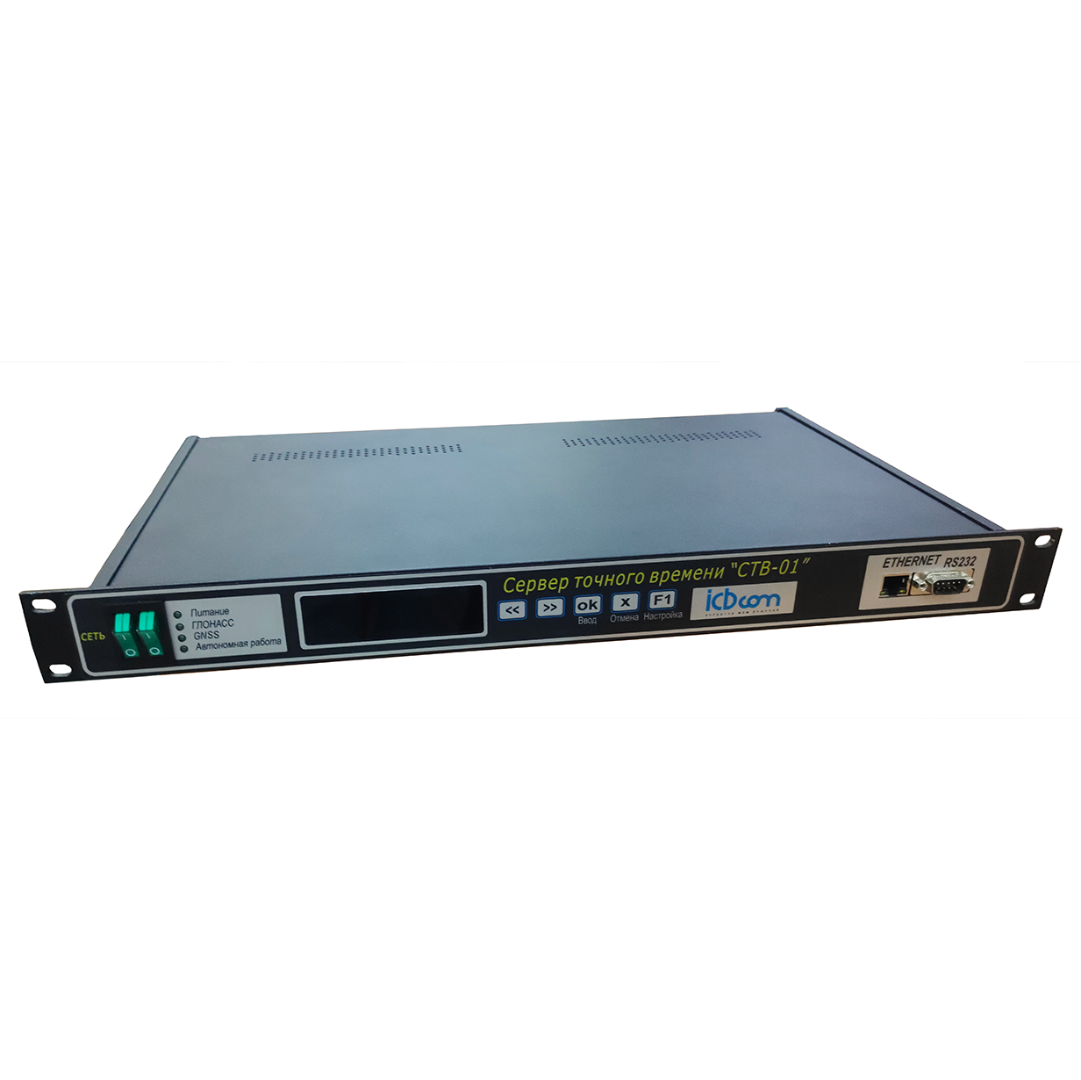

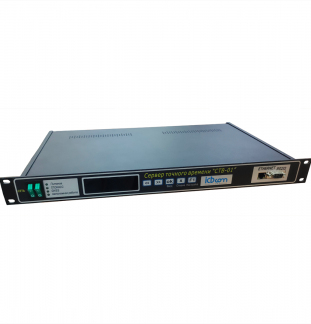

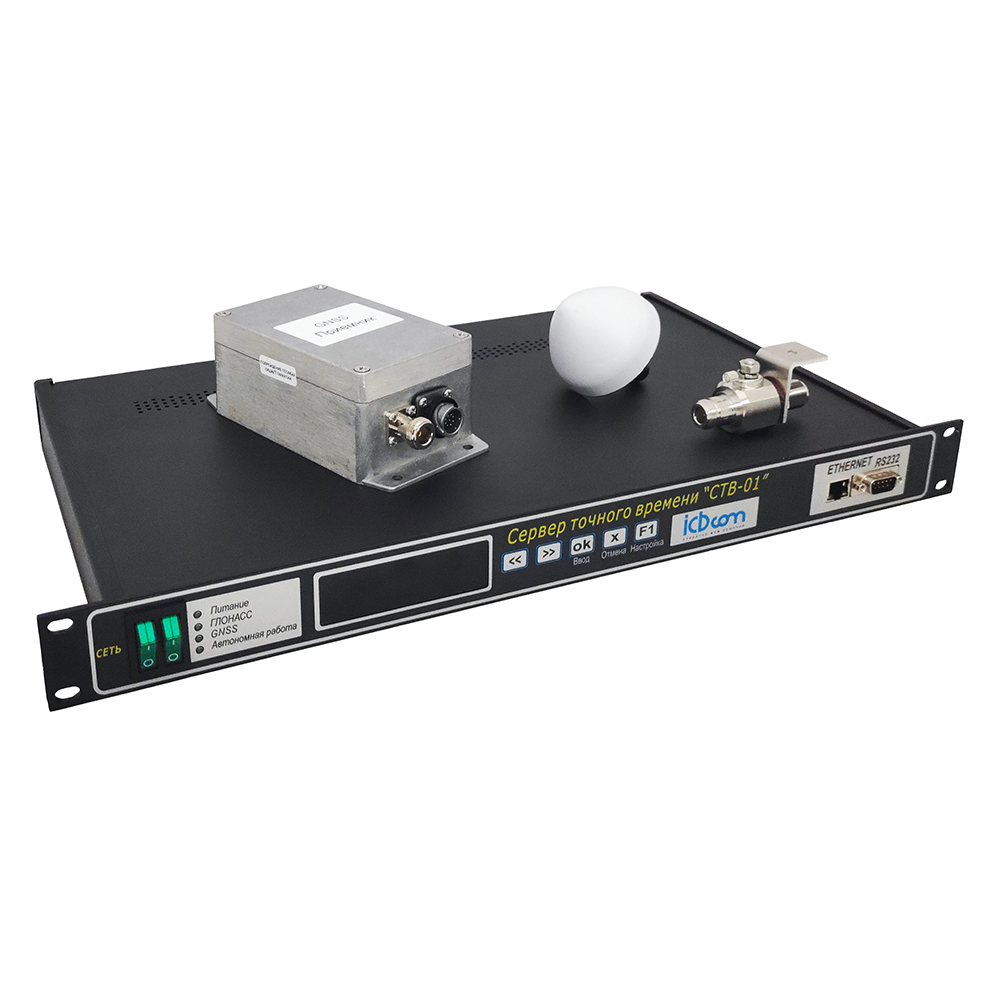

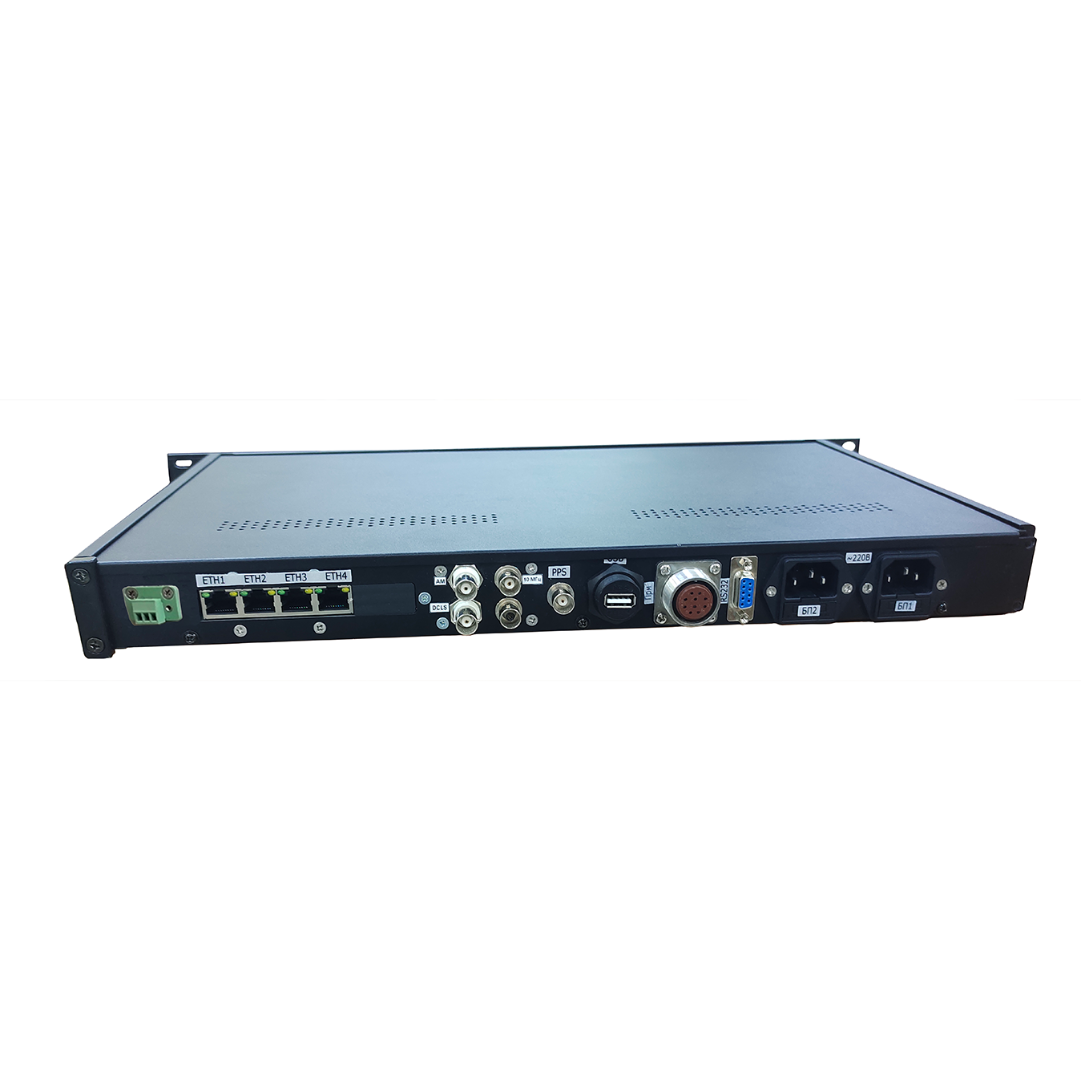

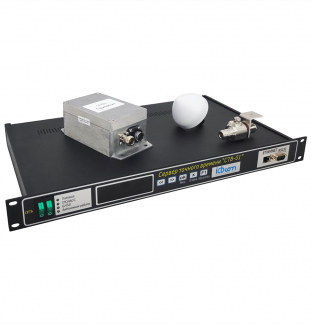

Сервер точного времени СТВ-01 (с дополнительными функциями)

Производитель: ICBCOM
ЦЕНА: По запросу 389500
Запросить коммерческое предложение Оплата и доставка
Скачать презентацию

МЫ МОЖЕМ ВЫПОЛНИТЬ ПОВЕРКУ УСТРОЙСТВА ПО ВАШЕМУ ТРЕБОВАНИЮ



Назначение изделия

Измерение (ведение) текущих значений времени и даты с синхронизацией по сигналам глобальных навигационных спутниковых систем и выдачи текущих значений даты/времени через сетевые интерфейсы. Имеется Сертификат соответствия №4299 выданный  Министерством обороны Российской Федерации на программное изделие "Системное программное обеспечение СТВ-01" (СПО СТВ-01).

Область применения

Сервер точного времени предназначен для функционирования в составе автоматизированных информационно-измерительных систем коммерческого учёта электроэнергии (АИИС КУЭ) для синхронизации текущих значений времени и даты, а также для синхронизации шкал времени базовых станций связи и систем безопасности на объектах в сфере безопасности и в промышленности.

Монтаж и демонтаж

К монтажу, наладке и техническому обслуживанию изделия допускаются лица, имеющие квалификационную группу по электробезопасности не ниже третьей, прошедшие курс обучения и получившие соответствующее удостоверение. Монтаж изделия должен производиться в помещениях промышленных предприятий, имеющих атмосферу, не содержащую химически активных и агрессивных паров и токопроводящей пыли, с содержанием пыли не более 3 мг/м, в местах, защищенных от прямого попадания солнечных лучей, воды. Типичным является размещение изделия в отапливаемом помещении в специальном шкафу. Корпус изделия предназначен для установки в 19” направляющие телекоммуникационного шкафа. После установки изделия, к нему подводят кабели внешних подключений. Монтаж проводов кабелей осуществляется винтовыми зажимами. Монтаж выносного блока с приемником производят на улице с учетом того, чтобы в точке крепления антенны обеспечивалась видимость небосвода с углом не менее 60 градусов. Монтажные отверстия приемника доступны после снятия крышки. Изделие содержит в себе встроенное программное обеспечение на основе программного семейства Linux. Для конфигурирования устройства доступно четыре интерфейса:

  • Через лицевую панель.
  • Через WEB-интерфейс настройки и управления.
  • Через подключение по SSH.
  • Через протокол SNMP.

Стоит отметить, что наиболее детальная настройка возможна только через WEB-интерфейс.

Купить СТВ-01 от ICBCOM

Мы предлагаем приобрести сервер точного времени СТВ-01 с дополнительными функциями по выгодным ценам. "АйСиБиКом" - это гарантия качества и надежности продукции. Доставка осуществляется по Москве и в любой уголок России. Более подробную информацию (точную стоимость, способ доставки и оплаты, условия сотрудничества) вы можете спросить у наших менеджеров по телефону 8-800-775-19-75 или сделав запрос на коммерческое предложение через сайт. ​

Наименование параметра

Значение

Конструктивное исполнение

Для монтажа в 19” стойки и шкафы, высота – 1U, с доп. функциями

Напряжение питания:

–   Основной вход питания (БП1) (определяется при заказе)







–   Резервный вход питания (БП2) (определяется при заказе)



1)         от 100 до 264 В AC

2)         от 9 до 18 В DC

3)         от 18 до 36 В DC

4)         от 36 до 72 В DC



1)         отсутствует

2)         от 100 до 264 В AC

3)         от 9 до 18 В DC

4)         от 18 до 36 В DC

5)         от 36 до 72 В DC

Потребляемая мощность, не более

20 Вт

Операционная система

Linux

Сетевые интерфейсы (определяется при заказе)

1)      ETHERNET 4×NTP (10/100/1000 Мбит/с)

2)      ETHERNET 8×NTP (10/100/1000 Мбит/с) 3) ETHERNET 7×NTP (10/100/1000 Мбит/с) +

1×PTP

4)      2×100Base-FX с оптическим разъемом ST

5)      2×1000Base-FX с оптическим разъемом ST

Поддерживаемые транспортные протоколы

TCP, UDP

Поддерживаемые сетевые протоколы

IPv4, IPv6

Поддерживаемые сетевые протоколы

NTP, DHCP, NBNS





Поддерживаемые протоколы синхронизации времени (ETHERNET)

NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905), SNTP v3 (RFC 1769), SNTP v2c (RFC 1158), SNTP v4 (RFC 2030)

IEEE1588-2008 PTP default profile

Выходной сигнал (определяется при заказе)

1)      1×1PPS (TTL), 50 Ом, BNC

2)      2×1PPS (TTL), 50 Ом, BNC

3)      4×1PPS (TTL), 50 Ом, BNC

4)      1×10 МГц (TTL), 50 Ом, BNC

5)      2×10 МГц (TTL), 50 Ом, BNC

6)      4×10 МГц (TTL), 50 Ом, BNC

7)      1×5 МГц (TTL), 1×10 МГц (TTL), 50 Ом, BNC

8)      1×1PPM – (TTL), 50 Ом, BNC

Опорный генератор (определяется при заказе)

1)      ТCXO (погрешность ±1 мс/сут)

2)      OCXO-HQ (погрешность ±5 мкс/сут)

3)      Рубидиевый (погрешность ±0,2 мкс/сут)

Время сервера СТВ-01

UTC+0(GMT)

Встроенный HTTPS Web-сервер для настройки

+

Интерфейс RS232

2 шт.

Интерфейс USB

1 шт.

LCD/LED дисплей для отображения состояния

сервера

+

Кнопки настройки на лицевой панели

+

Модуль мониторинга блоков питания

+

Выходные сигналы IRIG (определяется при заказе)

1)             Отсутствует

2)             1×Time Code AM (B12x), 3Vpp, 50 Ом, BNC 1×Time Code DCLS (B00x), TTL, 50 Ом, BNC

Выходные сигналы аварий (определяется при заказе)

1)      Выходные сигналы аварий отсутствуют

2)      1х выходной сигнал аварий (сухой контакт, 3pin DFK), дискретные выходы для аварийно-

предупредительной сигнализации

Протоколы резервирования (определяется при заказе)

1)      Протоколы резервирования отсутствуют

2)      Протокол резервирования PRP

3)      Протокол резервирования PRP, протоколы резервирования STP/MSTP/RSTP

Мониторинг факта отключения антенны (определяется при заказе)

1)      Мониторинг факта отключения антенны отсутствует

2)      Мониторинг факта отключения антенны

Алгоритм выявления непреднамеренных и преднамеренных помех для GNSS (определяется при заказе)

1)      Алгоритм выявления непреднамеренных и преднамеренных помех для GNSS отсутствует

2)      Алгоритм выявления непреднамеренных и преднамеренных помех для GNSS

Приемник сигналов ГНСС (определяется при заказе)

1)             ГЛОНАСС/GPS

2)             ГЛОНАСС/GPS/BeiDou/Galileo/QZSS

Антенна ГНСС для наружного монтажа (с комплектом крепежа)

(определяется при заказе)

1)      ICB ANT GNSS (от -40 до +85 ºС)

2)      GPS-P (от -70 до +90 ℃)

Условия эксплуатации блока управления:

–   температура окружающего воздуха, ºС

–   относительная влажность воздуха при температуре +25 ºС, %, не более

–   атмосферное давление, кПа



от 0 до +60



80

от 84 до 106,7

Условия эксплуатации приёмника:

–   температура окружающего воздуха, ºС

–   относительная влажность воздуха при температуре +25 ºС, %, не более

–  атмосферное давление, кПа



от –40 до +60



98

от 84 до 106,7

Время наработки на отказ СТВ-01

100 000 часов

Средний срок службы

не менее 20 лет

Габаритные размеры приемника сигналов ГНСС без учета антенны и элементов

150x90x70мм

Интерфейс связи блока управления с приемником

сигналов ГНСС

RS-422

(c гальванической развязкой)

Степень защиты корпуса приемника сигналов ГНСС

IP65

Габаритные размеры блока СТВ (Ш×Д×В), мм, не более

500×300×50

Масса, кг, не более

5
