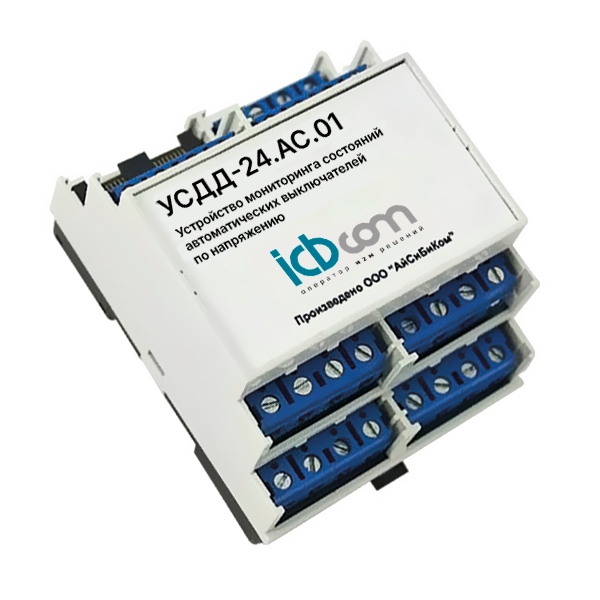

Устройство мониторинга состояний автоматических выключателей по напряжению УСДД-24.АС.01

Производитель: ICBCOM
ЦЕНА: По запросу
icon - arrow Узнать цену Оплата и доставкаОплата и доставка
option - marker

Устройство сбора дискретных сигналов УСДД-24.АС.01 является оборудованием, отслеживающим состояние подключенных к нему автоматических выключателей. Подключение реализовано при помощи 27-ми дискретных входов и порта RS-485. Проверка состояния выключателей происходит при поступлении соответствующего запроса от стороннего устройства. УСДД-24.АС.01 работает в составе систем АИИС КУЭ и в системах автоматизированного мониторинга.   Управление устройством реализовано через специальную программу-конфигуратор.

Порядок установки

ВНИМАНИЕ: Если к устройству подключаются сигналы, имеющие опасное напряжение, необходимо все монтажные работы производить при отключенном питании.

  • При проведении монтажных и пусконаладочных работ необходимо пользоваться проектной документацией на систему мониторинга.
  • Установите устройство на DIN-рейку.
  • Соедините устройство с другими модулями с помощью интерфейсного кабеля RS-485 (расположение контактов RS-485 указано в руководстве по эксплуатации).
  • Питание устройства осуществляется только по интерфейсу RS-485, источником постоянного напряжения от 5 до 15 В.
  • Соедините входы устройства с автоматическими выключателями или контакторами, руководствуясь проектной документацией на систему мониторинга.
  • Настройку устройства производите с помощью программы "Конфигуратор УСДД-24АС" в соответствии с рекомендациями, изложенными в руководстве по эксплуатации.

Купить УСДД-24.АС-01 от компании Айсибиком

Мы предлагаем приобрести устройство мониторинга состояний автоматических выключателей по напряжению УСДД-24.АС-01 по выгодным ценам. "АйСиБиКом" - это гарантия качества и долговечности продукции. Доставка осуществляется по Москве и в любой уголок России. Более подробную информацию (точную стоимость, способ доставки и оплаты, условия сотрудничества) вы можете узнать у наших менеджеров по телефону 8-800-775-19-75 или сделав запрос на коммерческое предложение через сайт. ​

Наименование характеристики Значение
Электропитание устройства от 5 до 15 В постоянного тока
Потребляемый ток, не более 20 мА
Количество интерфейсов RS-485 2 шт.
Скорость передачи данных по последовательному интерфейсу RS-485 9600 бит/с
Корпус Пластиковый
Монтаж на DIN рейку 35 мм
Тип разъемов подключения питания, интерфейсов, автоматических выключателей Клеммные винтовые разъемы и RJ45
Габаритные размеры (ВхШхГ) 86х70х59 мм
Масса прибора, не более 0,25 кг
Средняя наработка на отказ, не менее 150000 ч
Срок службы 20 лет

Рабочие условия:
- Температура окржающего воздуха;
- Влажность воздуха при +25°C;
- Атмосферное давление.


от -20°C до +40°C
от 30 до 80 %
от 84 до 100 кПа
