| Производитель: | Аква-С |
|---|---|
| ЦЕНА: | По запросу |
Запросить коммерческое предложение
Оплата и доставка

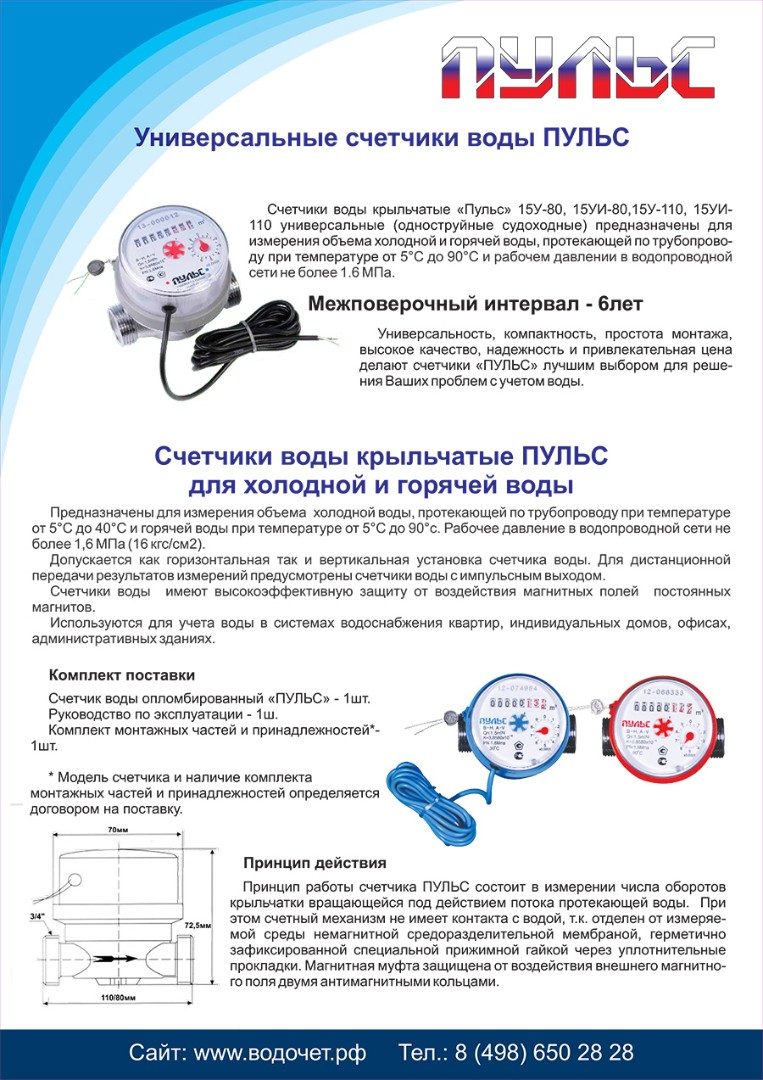

Крыльчатые счётчики воды «ПУЛЬС» предназначены для измерения объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Принцип работы счётчика состоит в измерении числа оборотов чувствительного элемента (ЧЭ), вращающегося под действием потока протекающей воды. Количество оборотов ЧЭ пропорционально объему воды, протекающего через счётчик.
Поток воды, пройдя фильтр, подается в корпус счётчика, поступает в измерительную полость, внутри которой на специальных опорах вращается ЧЭ. Вода, пройдя зону вращения ЧЭ, поступает в выходной патрубок. Передача вращения ЧЭ в счётный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счётного механизма приводит число оборотов ЧЭ к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счётчика. Со стороны входа счётчик имеет фильтр.
Модуль счетчика воды предназначен для установки на универсальные счетчики холодной и горячей воды СВК/Пульс. Модуль обеспечивает считывание данных от счетчика, с последующей передачей данных по сетям сотовых операторов NB- IoT. Конструкция счетчика СВК/Пульс предусматривает применение этих модулей. Модуль устанавливается на счетчике в посадочное место, специально предназначенное для этого. После этого происходит пломбировка модуля. Счетчик с модулем могут быть использованы: - в составе автоматизированных информационно-измерительных систем коммерческого учёта ресурсов, - в составе систем мониторинга, диспетчеризации, - в составе проектов “Умный город” - в составе проектов “IoT” (Интернет вещей)
| Характеристики (параметры) счетчиков воды ПУЛЬС-15У | Значение характеристик | |
| Класс А | Класс В | |
| Диаметр условного прохода, Ду | 15 мм | 15 мм |
| Максимальный расход Qmax | 3 м3/час | 3 м3/час |
| Номинальный расход Qn | 1,5 м3/час | 1,5 м3/час |
| Переходный расход Qt | 0,15 м3/час | 0,12 м3/час |
| Минимальный расход Qmin | 0,06 м3/час | 0,03 м3/час |
| Порог чувствительности, не более | 0,020 м3/час | 0,010 м3/час |
| Диапазон температур измеряемой среды, Тис, горячей./холодной | +5…+90 / +5…+30 °С | |
| Диапазон температур окружающей среды, Тос | +5…+50 °С | |
| Относительная влажность окружающего воздуха при температуре +35°С | 80 % | |
| Потеря давления при Qmax не более | 0,1 МПа | |
| Цена импульса (для счетчиков с импульсным выходом) | 0,01 м3/имп. | |
| Емкость счетного механизма | 99999,9999 м3 | |
| Цена единицы младшего разряда | 0,0001 м3 | |
| Максимальное рабочее давление воды, не более | 1,6 МПа | |
| Устойчивость к магнитному полю, напряженность, | 140 кА/м | |
| не более | ||
| Резьбовое соединение на счетчике/на штуцерах | G3/4 / 1/2 дюйма | |
| Пределы допускаемой относительной погрешности счетчиков горячей воды | ||
| — в диапазоне расходов от Qmin до Qt | ±5 % | |
| — в диапазоне расходов от Qt до Qmax | ±3 % | |
| Срок службы счетчика-расходомера | 12 лет | |
| Пределы допускаемой относительной погрешности счетчиков холодной воды | ||
| — в диапазоне расходов от Qmin до Qt | ±5 % | |
| — в диапазоне расходов от Qt до Qmax | ±2 % | |
| Масса водосчетчика в упаковке | 0,570 кг | |
| Габаритные размеры | ||
| Длина | 80 (160) мм | |
| Высота | 72 мм | |
| Ширина | 65 мм | |
| Длина соединительного кабеля устройства удаленного считывания | 1,5 м | |
| Потребляемый ток устройства считывания | 100 мА | |
| Средняя наработка на отказ | не менее 105 000 часов | |
