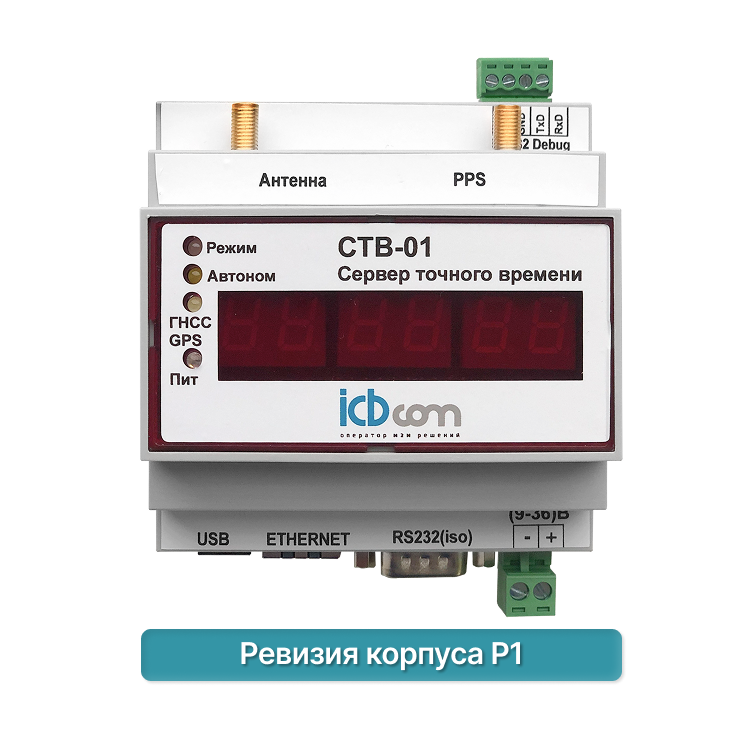

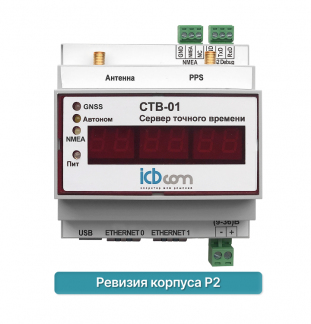

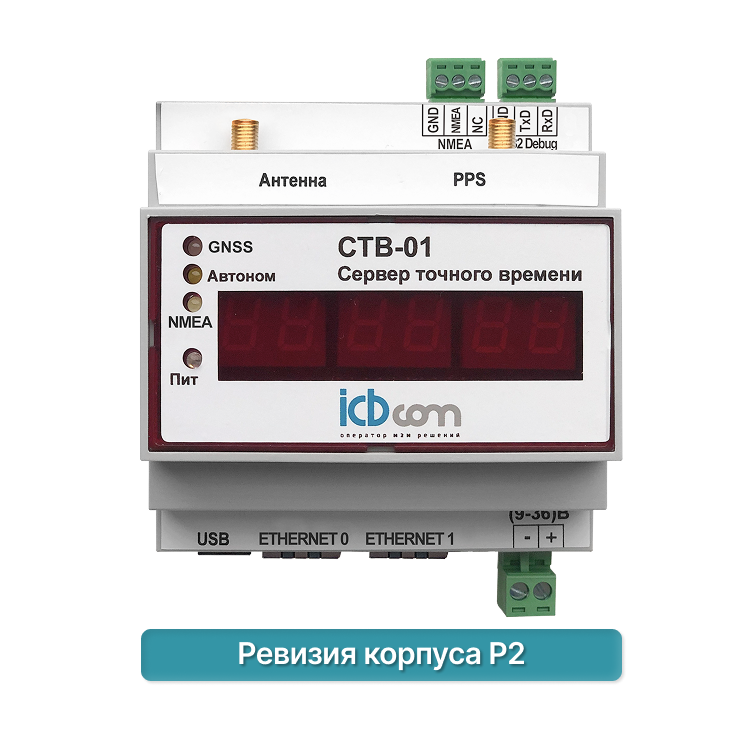

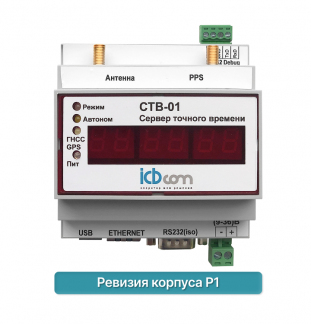

Сервер точного времени СТВ-01 на дин-рейку

Производитель: ICBCOM
ЦЕНА: По запросу0
Запросить коммерческое предложение Оплата и доставка

МЫ МОЖЕМ ВЫПОЛНИТЬ ПОВЕРКУ УСТРОЙСТВА ПО ВАШЕМУ ТРЕБОВАНИЮ



Сервер синхронизации времени «СТВ-01» на дин-рейку используется как средство реализации приема эталонной шкалы времени. Сервер точного времени применяется для работы в цифровых сетях фиксированной и мобильной связи SDH, NGN, LTE, WiMAX, в сетях теле и радио связи DAB/DVB, в компьютерных и вычислительных сетях LAN/WAN/MAN, в системах АИИС КУЭ, в промышленном и энергетическом производстве, системах метрологии и безопасности. Непосредственный прием данных реализуется при помощи данных, принимаемых со спутниковых систем ГЛОНАСС/GPS. Далее сервер времени передает полученные показания на сопряженные с сервером приборы и устройства, например, такое устройство, как NTP-часы. Сервер синхронизации времени «СТВ-01» состоит из выносного и корпусного блоков, антенны ГЛОНАСС/GPS и соединительного кабеля всепогодного исполнения.

Состав устройства:

Программно-аппаратный комплекс временной синхронизации «Сервер точного времени СТВ-01» конструктивно состоит из следующих блоков:

  • Серверный блок, размещаемый в помещении на DIN рейку – сервер точного времени.
  • Антенна GPS/Глонасс.
  • Антенный кабель.

Принцип работы

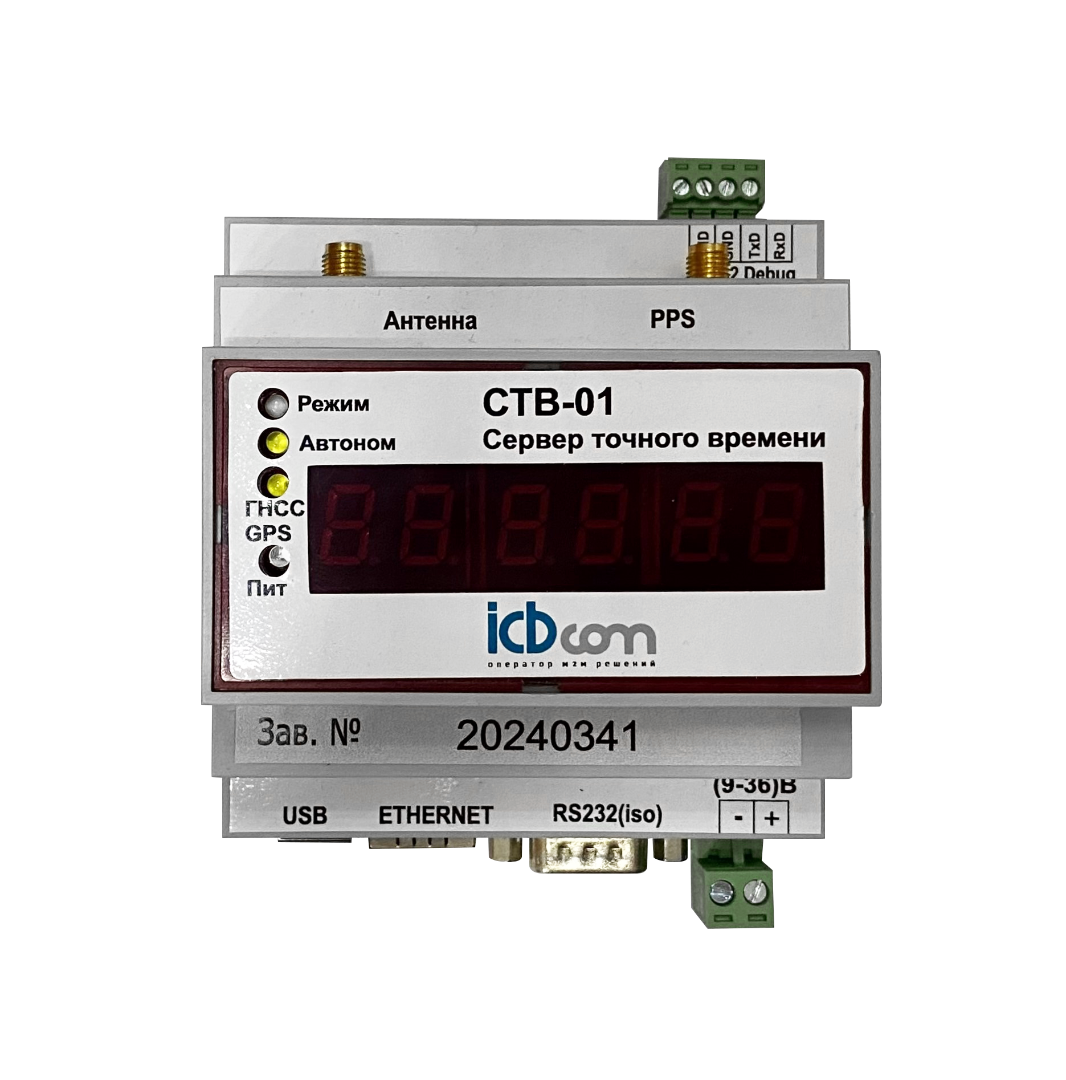

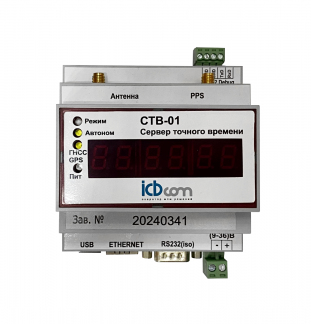

На корпусе прибора находятся светодиодные индикаторы, которые отображают режимы работы сервера времени:

  • «Пит» - светодиод загорается после подачи питания на прибор.
  • «Работа» - обозначает включенное состояние сервера, его работу.
  • «GPS/Глонасс» - обозначает прием сигналов с соответствующих навигационных спутниковых систем, отсутствие индикатора означает отсутствие сигнала либо неподключенный внешний модуль.
  • «Автоном» - означает автономный режим работы сервера, т.е. отсутствие синхронизации собственных часов со временем спутниковых навигационных систем более 3 часов.

Разъем «Ethernet» предназначен для включения изделия в локальную сеть Ethernet. Разъем «RS232» предназначен для локального конфигурирования сервера через последовательный интерфейс стандарта RS-232.

Установка оборудования

К монтажу, наладке и техническому обслуживанию изделия допускаются лица, имеющие квалификационную группу по электробезопасности не ниже третьей, прошедшие курс обучения и получившие соответствующее удостоверение. Монтаж изделия должен производиться в помещениях промышленных предприятий, имеющих атмосферу, не содержащую химически активных и агрессивных паров и токопроводящей пыли, с содержанием пыли не более 3 мг/м, в местах, защищенных от прямого попадания солнечных лучей, воды. Типичным является размещение изделия в отапливаемом помещении в специальном шкафу. Корпус изделия предназначен для установки на DIN рейку. Антенна GPS/Глонасс размещается снаружи помещения. Изделие полностью готово к использованию по назначению по завершении монтажных и пусконаладочных работ. Монтажные и пусконаладочные работы могут производиться представителями предприятия-изготовителя, уполномоченными сервисными центрами и представителями Заказчика, прошедшими подготовку на предприятии-изготовителе. При внешнем осмотре изделия следует проверить:

  • комплектность изделия в соответствии с разделом Комплектность;
  • отсутствие видимых механических повреждений;
  • чистоту гнезд, разъемов и клемм;
  • состояние соединительных проводов, кабелей, переходников;
  • состояния лакокрасочных покрытий и четкость маркировок;
  • отсутствие отсоединившихся или плохо закрепленных модулей изделия (определяется визуально или на слух при изменении положения изделия).

Купить СТВ-01 от IcbCom

Мы предлагаем приобрести сервер точного времени СТВ-01 на дин-рейку по выгодным ценам. "АйСиБиКом" - это гарантия качества и надежности продукции. Доставка осуществляется по Москве и другим городам России. Более полную информацию (точную стоимость, способ доставки и оплаты, дополнительные характеристики) вы можете уточнить у наших менеджеров по телефону 8-800-775-19-75 или запросив коммерческое предложение через сайт.

Встроенный приемник ГЛОНАСС/GPS, 32 канала слежения
Выбор режима приёма ГЛОНАСС/GPS, ГЛОНАСС, GPS
Сетевой интерфейс 1 x NTP LAN Ethernet 10/100 Мбит, RJ45
Внутренний генератор TCXO
Электропитание 19-36B
Потребляемая мощность 7 Вт
Рабочая температура 0 … 60°C
Влажность Максимум. 85%
Габариты 88×90мм \ DIN рейка
ЖК-дисплей LCD-дисплей
Элементы управления нет
LED-индикация 4 светодиода LED: Режим /Автоном/ Glonass / GPS / Пит
Порт USB да
Интерфейс RS-232
Встроенный компьютер ARM9 400Mhz, 64 MB RAM
Производительность (S)NTP Обработка 10000 запросов в секунду
Операционная система Linux
Network Time Protocol (NTP) NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC5905), SNTP v3 (RFC 1769), SNTP v4 (RFC 4330)
Точность NTP 0.2 мс (LAN) / 10 мс (WAN)
Сетевые протоколы OSI Layer 4(transport layer) TCP, UDP
Сетевые протоколы OSI Layer 7 (application layer) TELNET, FTP, SSH (incl. SFTP, SCP), HTTP, HTTPS, SYSLOG, SNMP
Internet Protocol (IP) IP v4, IP v6
Поддержка автоконфигурации сетевых установок IPv4: Dynamic Host Configuration Protocol — DHCP (RFC 2131); IPv6: Autoconfiguration Networking — AUTOCONF
Наработка на отказ MTBF Более 100 000 ч
Антенна Наружная антенна ГЛОНАСС/GPS с встроенным грозоразрядником с блоком приёмника
Температурный диапазон антенны от -40 °C до +85 °C
Тип спутниковой системы ГЛОНАСС/GPS
Частотный диапазон, усиление, сопротивление 1575,42 ± 10 MГц : >=3,5dBic; 1602-1615 MГц: >=3дБ; 50 Ом
