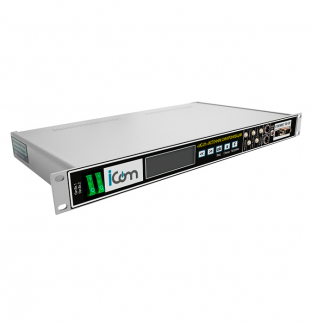

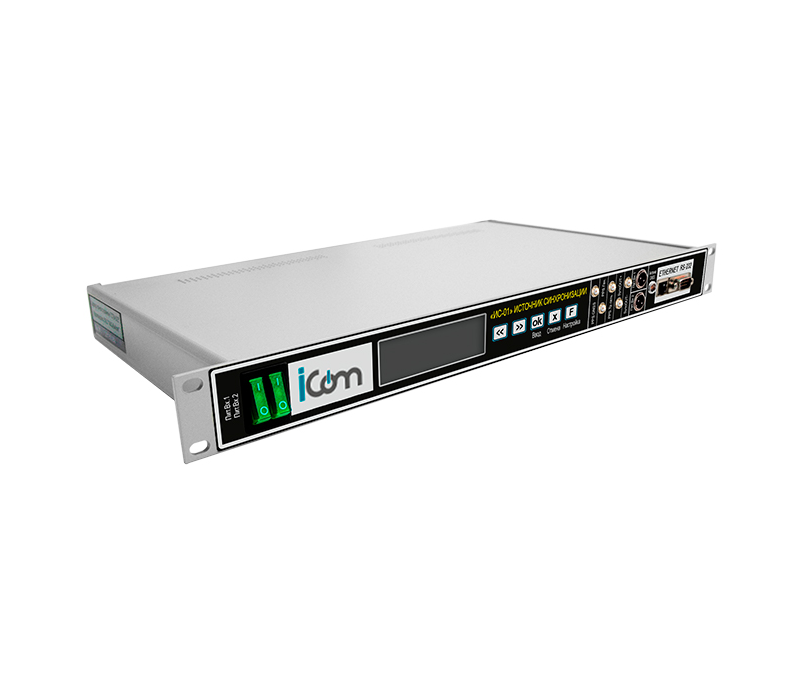

Источник синхронизации ИС-01

Производитель: ICBCOM
ЦЕНА: По запросу0
Запросить коммерческое предложение Оплата и доставка

Источник синхронизации – “ИС-01” для формирования сигналов синхронизации для базовых станций (БС) сети Маквилл.

Назначение “ИС-01” в режиме ПЗГ (Первичного задающего генератора) - формирование сигналов синхронизации для модуля WBBU на базовых станций (БС) через транспортную сеть.

Назначение “ИС-01” в режиме ВЗГ (Вторичных задающих генераторов) формирование сигналов синхронизации для модуля WBBU на базовых станций (БС). Стабильность синхросигнала, подаваемого на БС, не хуже 1 мкс в течении 2-х суток на случай потери связи БС с ядром сети (в случае аварии на транспорте) обеспечивается работой высокоточного встроенного генератора. Обеспечена возможность переключения на другой источник стабильного синхросигнала, например (ГЛОНАСС/GPS).

Конструктивное исполнение

Корпус в 19” стойку

Напряжение сети переменного тока электропитания комплекса основной ввод “Пит.Вx.1”

36-60 VDC

Напряжение сети переменного тока электропитания комплекса резервный ввод “Пит.Вx.2”

36-60 VDC

Операционная система

Linux

Пределы допускаемой абсолютной погрешности формирования сигналов синхронизации при отсутствии коррекции по сигналам эталонных источников (автономная работа),

не более 1 мкс/ за 2 сут

Сетевые интерфейсы

Ethernet 10/100/1000

Выходной сигнал 1PPS - “PPS.GNSS”

+

Выходной сигнал 1PPS - “PPS.Ген”

+

Выходной сигнал 1PPS - “PPS.Тр.Сеть”

+

Выходной сигнал 1PPS - “PPS.GNSS”

+

Выходные сигналы “SyncOUT+”, “SyncOUT-“

для синхронизации модуля WBBU

+

Разъем розетка SMA для подключения антенны Глонасс/GPS

+





Web – интерфейс для настройки устройства

+

Интерфейс RS232

+

LCD дисплей для отображения состояния ИС-01

и настройки прибора

+

Кнопки настройки на лицевой панели

+

Габаритные размеры без учета антенны и элементов

255×480×45 мм

Количество каналов слежения приемника Глонасс/GPS/ Galileo

32
