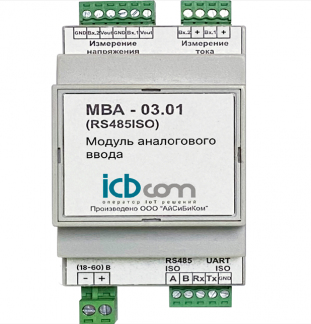

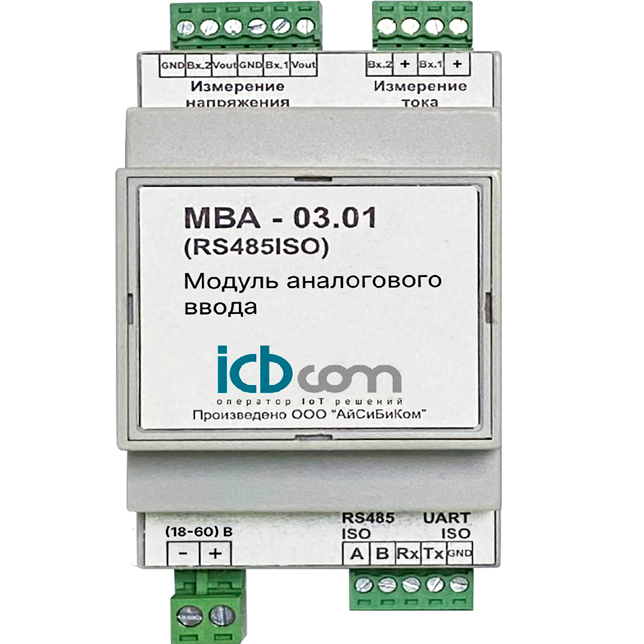

Модуль аналогового ввода МВА-03.01 предназначен для измерения аналоговых сигналов, поступающих от датчиков различного типа со стандартизованными выходными сигналами, преобразования этих сигналов в цифровые значения, и последующей передачи этих значений по сети RS-485. Модуль применяется для построения автоматизированных систем сбора данных. Модуль работает в сети RS485 и поддерживает протоколы Modbus RTU и ASCII с автоматическим распознаванием.
|
Наименование параметра, единица измерения |
Значение |
|
Напряжение питания, В |
18…60 |
|
Напряжение питания для внешних датчиков, В |
14 |
|
Диапазон измерения для каналов напряжения, В |
0...10 |
|
Количество аналоговых вводов 0…10 В, шт. |
2 |
|
Диапазон измерения для каналов тока, мА |
0...20 или 4...20 |
|
Количество аналоговых вводов 0…20 мА или 4…20 мА, шт. |
2 |
|
Кол-во разрядов АЦП (аналого-цифровой преобразователь) при измерении напряжения |
0...1000 |
|
Кол-во разрядов АЦП при измерении тока |
0...2000 или 0...1000 (в зависимости от заданной конфигурации входа) |
|
Интерфейс |
RS-485 или UART с гальванической развязкой (ГР) от линий питания и измерительных входов |
|
Протокол связи |
Modbus (RTU и ASCII) |
|
Скорость обмена, бит/с |
9600 |
|
Потребляемая мощность в диапазоне питающих напряжений 18...48 В (датчики не подключены), Вт, не более |
1 |
|
Монтаж |
DIN-рейка |
|
Габаритные размеры (с колодками) (ШхГхВ), мм |
51х113х65 |
|
Срок службы, лет |
20 |
|
Возможность удалённого обновления микрокода firmware |
|
